◆地空協同電磁探地技術
技術優勢
●高效率：大功率電源車發射信號，無人機空中采集數據，每天可探測剖面長度10km
●大深度：探測深度可達2.5km
●適合快速選線勘察、深埋長隧道勘察

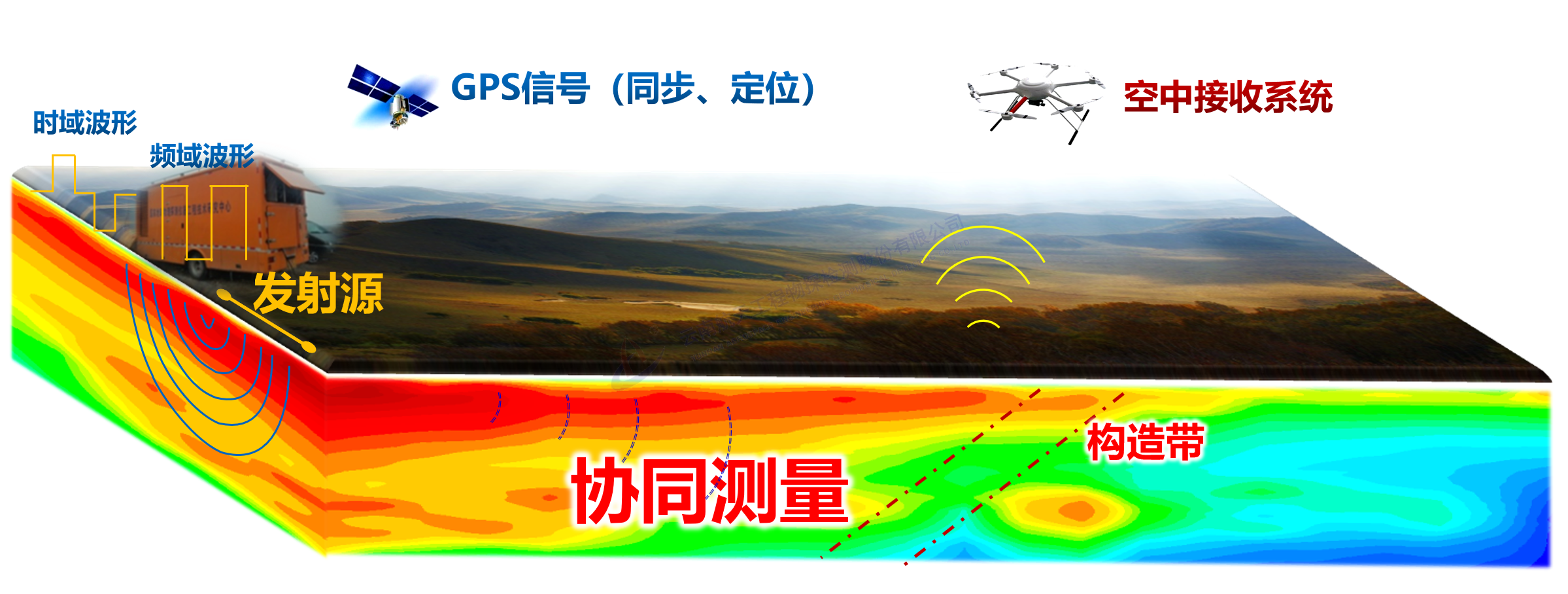

地空協同電磁探地系統工作原理圖
◆大功率電測深成像技術
技術優勢
●探測深：大功率供電（1200V電壓）、長排列布置（4km），最大探測深度超過1km
●抗地形干擾：專利地形校正與三維成像算法，提高了探測精度
●適合深埋長隧道地下水、斷層等不良地質的三維勘察，宏觀判斷突泥涌水、塌方冒頂災害潛在風險段
大功率電測深成像技術三維探測成果
◆案例：云南某高速公路特長隧道不良地質專項探測
云南某高速公路特長隧道，最大埋深1.3km，地形地質條件復雜。下圖為大功率電測深成像技術專項探測結果。通過探測，新發現斷層16條，富水段26處。經開挖跟蹤驗證，探測結果與揭露情況吻合。
說明：圖中用不同顏色反映地下電阻率分布情況。紅色、橙色和黃色區域為相對高電阻率區，代表巖體相對致密，完整性好，含水量小；藍色為相對低阻區，代表巖體含水、松散破碎或風化程度高。
